jeudi 30 novembre 2023

Plans cotés d'un timon et d'un palonnier triple relevés à Villers sous Chalamont

Avec ces plans, (après le plan du brancards comtois) nous continuons notre série de fiches techniques pour répondre à vos nombreuses demandes.

Ces 2 fiches techniques ont été réalisées par Ivan et David, merci à eux...

Le timon :

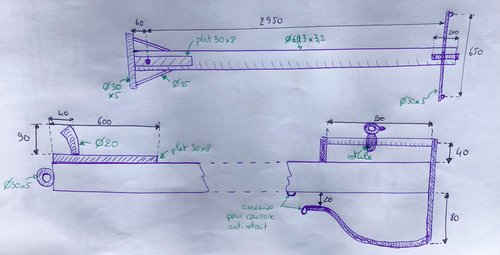

Un dessin vaut mieux qu'un long discours...

Vue d'ensemble...

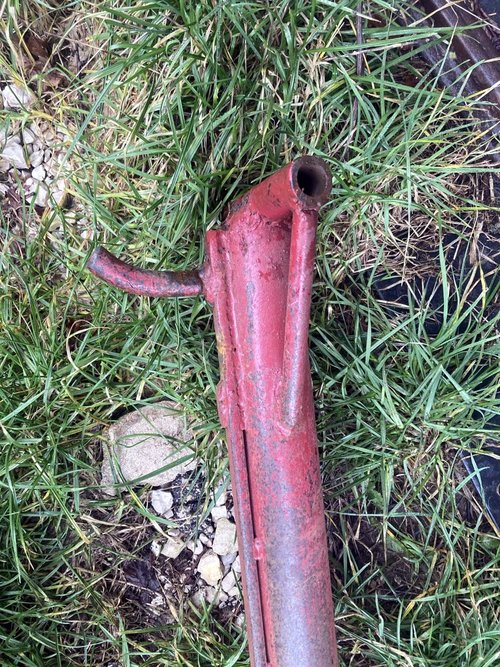

Le nez de timon, côté joug...

Le joug de timon attelé...

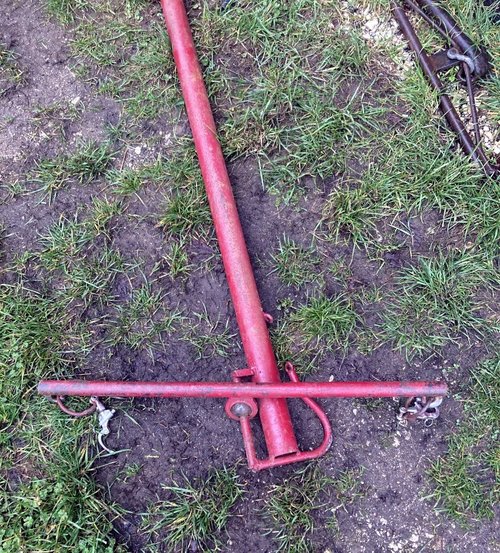

Le timon coté chariot, avec le doigt d'accrochage du palonnier...

Le palonnier sur son doigt...

Arrivé sur le chantier, une fois le joug dételé, on décroche le palonnier et on peut travailler...

Le palonnier triple :

Il permet l'attelage à 3 chevaux de front comme sur cet avant-train Pintow à prise de force sur les roues.

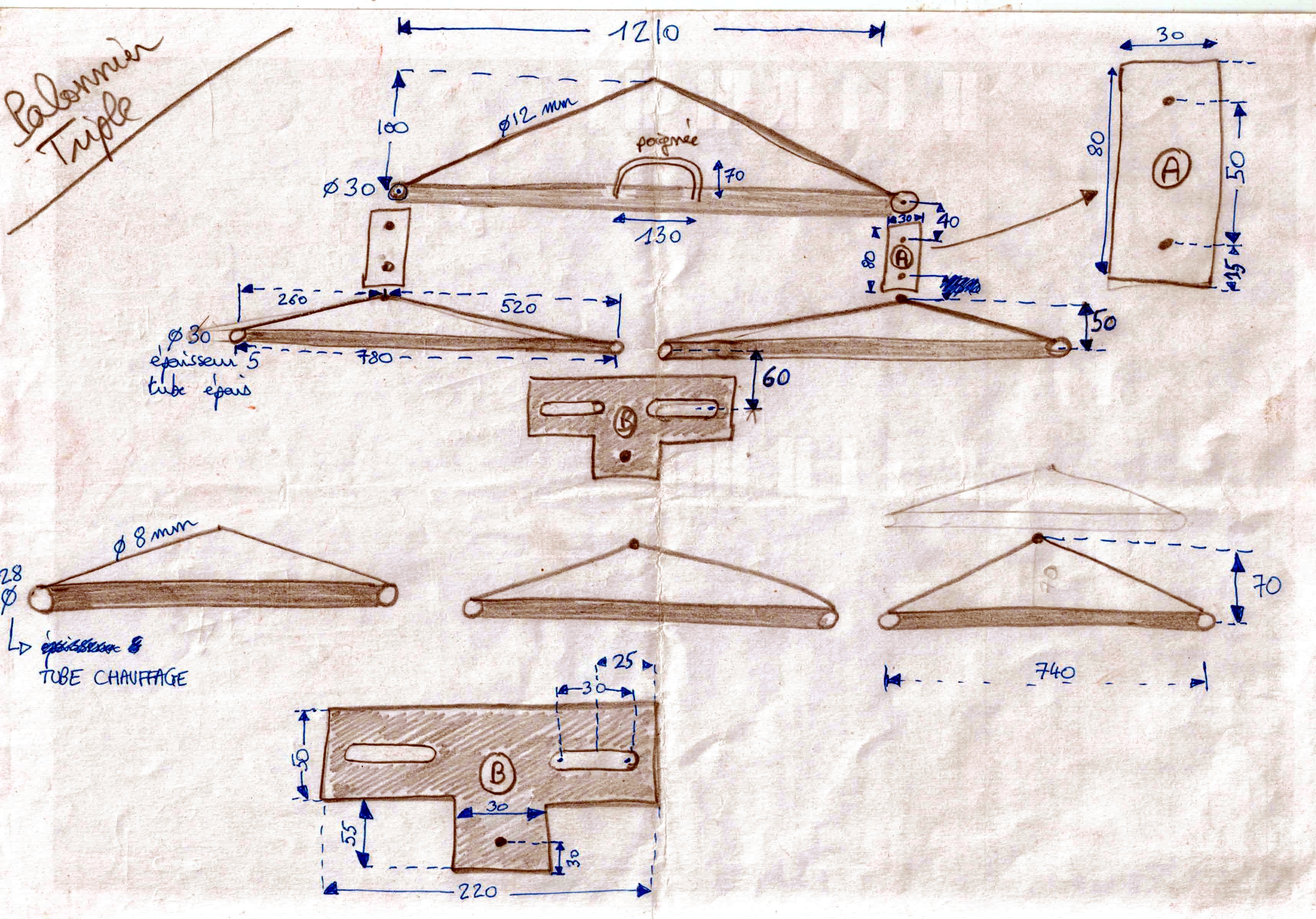

Un dessin vaut mieux qu'un long discours...

A remarquer que les crochets d'attache aux traits n'ont pas été représentés, ni le système d'amortisseur à ressorts car le dessin et les photos suivante représentent un modèle un peu différent de la première photo.

Mais les cotes principales y sont et chacun pourra adapter le modèle suivant ses besoins et compétences...

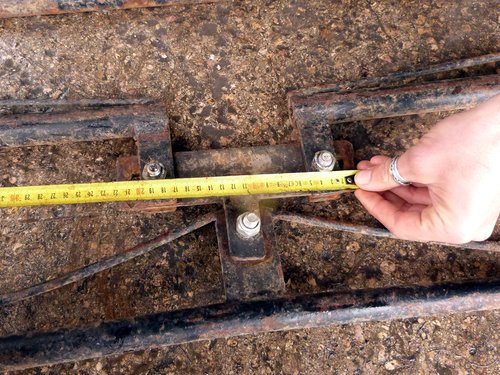

Encore une photo des détails...

lundi 30 octobre 2023

Plan côté de brancards pour l'attelage Franc-Comtois au collier dit "en cheville"

Avec ce plan, nous inaugurons une nouvelle série de fiches techniques pour répondre à vos nombreuses demandes.

Cette fiche technique de brancard, permet un attelage "en cheville" (ou "au prenant d'attelle"), elle a été réalisé par Michel Carrel, elle sera suivi bientôt de 2 autres fiches techniques sur le palonnier triple (pour attelage à 3) et sur le timon pour attelage en paire.

Complément aux croquis sur la fabrication d'un brancard pour attelage au prenant d’attelle :

1) Utiliser du tube de chauffage noir (donc "cintrable") de 50 mm de diamètre ext (2 mm d'épaisseur).

2) Prendre une barre de 6 m, en faire 2 tronçons de 3 m.

3) Cintrer les 2 demi-brancards suivant le plan que l'on peut tracer au sol. Les souder en fin de construction, car le cintrage en une seule pièce est plus difficile à réaliser dans un plan.
Laisser le tube assez long du côté cheval pour réaliser le cintrage et le couper à la bonne distance à la fin de la fabrication.

La longueur totale des brancards peut être modulée selon la hauteur de fixation du brancard au niveau du véhicule, afin que les membres postérieurs des chevaux ne heurtent pas le brancard.

Quelques tailles relevées :
- Sur le plateau 4 roues JL, la hauteur de fixation est de 45 cm et la longueur totale du brancard est de 244 cm.
- Sur l’avant train 3 roues de Laurent, la hauteur de fixation est de 50 cm et la longueur totale du brancard est de 233 cm.
- Sur le chariot suisse JL, la hauteur de fixation est de 54 cm et la longueur totale du brancard est de 230 cm.

Le résultat :


Le brancard résultat, les 2 demi-brancards sont réassemblés par soudure. Phot. Deny Fady


Vue d'une cheville moderne (longueur 150 mm), réalisée à partir d'un étiré, fendu en bout, puis ressoudé pour former la mortaise, Phot. D. F.


Vue d'une cheville moderne (diamètre 10 mm), Phot. D. F.


Vue d'une cheville traditionnelle forgée (diamètre 10 mm) et du buttoir en rond de 10 mm, Phot. D. F.


Détail d'un "prenant de collier" forgés, Phot. D. F.


"Prenants de collier" forgés, montés sur un collier Cédurein Octave Tarravello, Phot. D. F.


Détail d'un "Prenants de collier" en cuir, montés sur un collier Franc-Comtois traditionnel, Phot. D. F.


"Prenants de collier" en cuir sur un chariot traditionnel franc-Comtois, Phot. D. F.


l'attelage "en cheville" était utilisé aussi sur les chariots Grand-Valliers du Haut-Doubt, Phot. D. F.


l'attelage en cheville est utilisé sur des chariots plus modernes à 4 roues, Phot. D. F.


l'attelage en cheville est utilisé sur des chariots modernes à 4 roues, Phot. D. F.


l'attelage en cheville est utilisé sur des chariots modernes à 4 roues, Phot. D. F.


l'attelage en cheville est utilisé sur des chariots modernes à 4 roues, Phot. D. F.


l'attelage en cheville est utilisé sur des chariots modernes à 3 roues, Phot. D. F.


l'attelage en cheville est utilisé sur des chariots modernes à 2 roues, Phot. D. F.


l'attelage en cheville est utilisé sur des chariots modernes à 2 roues, Phot. D. F.

samedi 2 janvier 2010

Plans pour fabriquer une sauterelle qui permet de libérer une chaîne sous charge

Suite à une discussion que nous avions eu sur les sauterelles (qui permettent de libérer une chaîne d'attache sous charge), Claude Bertholet m'a envoyé (il y a déjà quelques mois) ses explications sur la fabrication des sauterelles qu'il réalise pour ses avant-trains de débardage.

Je vous livre les photos de Claude, son plan et ses explications de fabrication :

La partie fixe, soudée sur la cornière (de l'avant train) peut être directement tiré dans du plat de 30 x 10 (ici lg 90) sans tronquer la partie supérieure.
La pièce basculante, en revanche, est plus longue à réaliser, mais la taille peut se faire à la disqueuse par coupes droites, sans angle intérieur, dans du plat de 60 x 10 (ici lg 110).

Personnellement je les fais à la scie à métaux, c'est un peu long, mais la finition est meilleure.
Le bout de maillon de chaîne, soudé sur la manille (de 12), facilite le décrochage de la chaîne par un coup de marteau bien appliqué !

Je me suis permis de refaire un plan côté en renforçant un peu les épaisseurs (sauterelle modèle renforcé).

Je vous livre aussi quelques photos de mes recherches sur le fabrication de sauterelle sans découpe.

Elles sont fabriquées à base de gros maillons de chaîne (85 x 40 x 10) que j'achète pour faire l'anneau des harnais chevilatte, et d'écrou M12...

Je n'ai pas poussé plus loin mais c'est une base de travail...

A noté aussi un système ingénieux vu sur un triqueballe de débardage de Bernard Michon (à l'AG de la FECTU 2009)...

Ce système utilise un plat sur toute la largeur de l'engin, qui libère toutes les sauterelles en même temps...

Les sauterelles qui sont à double crochet (la chaîne est prise entre ces 2 doigts) doivent être fabriquées spécialement pour ce système...
