Suite aux précédents billets (1ère partie "outillage" et 2ème partie "Utiliser les trepieds") je vous avais promis de vous donner les dimensions et des photos de détails de mes trépieds de maréchalerie...


Voici les 2 trépieds, à gauche le trépied avec support de paturon, à droite le trépied avec support de sole.


Les 2 supports montés sur un tube de 33 mm de diamètre sont interchangeables sur les 2 piètements montés en 36 mm de diamètre intérieur.


Le trépied avec support de sole est monté sur un piètement plastique de récupération (chaise de bureau, merci Jean Louis) qui est solide, léger et tubé à 36 mm de diamètre intérieur.


Il est terminé par un morceau de râpe usée, soudé à 45° environ. Il peut être utilisé sur 2 positions (430 et 500 mm) qui sont bloquées par un simple clou de charpentier traversant.


Le trépied avec support de paturon est fabriqué à partir d'un tube de 36-40 de diamètre et de 150 mm de long environ...

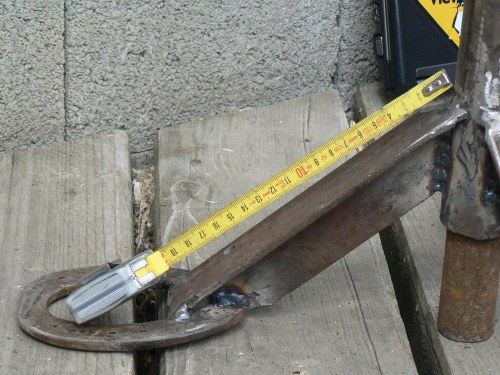

...soudé verticalement à 3 morceaux de T (40 x 40) de 200 mm de long, disposés à 120°...


...et eux-même terminés par 3 fers de petite taille, formés et soudés pour servir de pied.


Le support de paturon, en lui-même, est constitué d'un tube de 33mm extérieur et de 375 mm de long,...


...soudé sous un U de 60 x 140 mm, en tôle pliée de 5 mm d'épaisseur et de 150 mm de long...


...dans laquelle est placé un morceau de bande transporteuse en caoutchouc de 10 mm d'épaisseur, 150 mm de large et 260 mm de long,...


...ce morceau de bande transporteuse est maintenu en gouttière par deux élastiques découpés dans une simple chambre à air.


Le réglage et le maintien en position du support de paturon dans son piètement est réalisé par un système de pression, vis-écrou (de 14) dont le papillon est un simple anneau de chaîne. Il permet un réglage continu entre 410 et 530 mm de hauteur (sol-fond de gouttière).

Et voilà...
J'espère que mes explications ont été claires, il ne s'agit évidemment que de données indicatives à adapter à vos ressources matériels et habitudes de travail...
Si vous avez des remarques, pensez aux commentaires, ça fait toujours plaisir...
Je précise ici que le trépied avec support de paturon (type hoofjack) se trouve dans le commerce, chez Eurofers (270 € ht), chez Michel Vaillant (295 € ht) ou Chez-Mon-Ami-Baptiste (le moins cher 240 € ttc quand même...).

Dés que j'ai un peu de temps, je vous ferai un billet avec le compte-rendu du stage de parage et de maréchalerie de janvier 2009 à Villers sous Chalamont...
